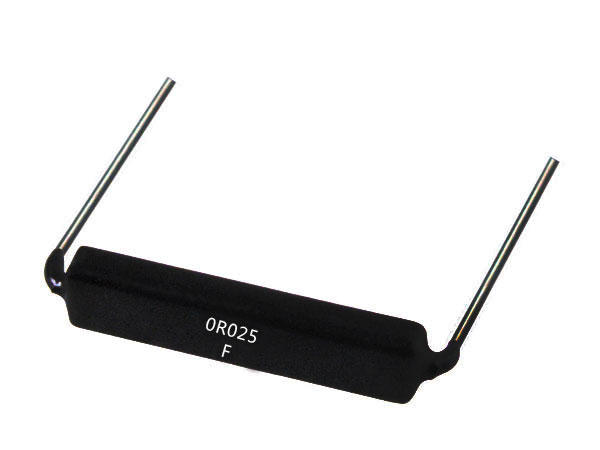

該產品利用電阻應變原理，采用平面無感結構設計，體積小，穩定性高，溫度系數低，可以滿足±10ppm，常用功率5W，阻值范圍0.001R-1R，更大功率，或更小體積的此類型電阻可以根據客戶要求設計。
| zui大功率 | L | H | 精度 | 溫度系數 |
| 5W | 25 | 10 | F | ±10PPM |
| 5W | 50 | 15 | F | ±10PPM |
PNG-5產品使用注意事項
一、產品說明
由于該產品阻值小，同時采用了兩線制測量法，所以引線的長度直接影響電阻的精度。所以該產品在提供給用戶時，根據客戶的線路板的情況，都已經在折彎處理。在客戶進行測量或焊接時，焊接或測量點直接決定了電阻的阻值精度。
二、對焊接或測量點的要求

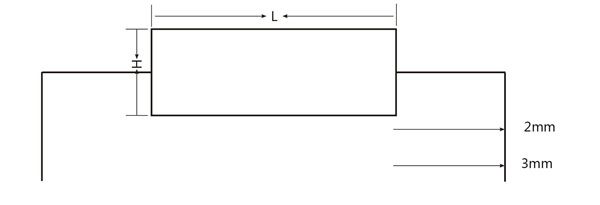

焊接或測量點必須在距離引線根部2—3mm處。如圖所示
三、對焊接的要求
由于該產品阻值太小，在用戶焊接時烙鐵的功率以3．5W為宜，焊接時間3—5s，否則長時間焊接對電阻的穩定性會造成傷害。
